计算电伴热材料的依据及参考系数有哪些？
信息22来源：皖缆集团 浏览次数：5918 发布时间：2016-06-03
下表为电伴热材料、热水或蒸汽伴热的计算依据，以及相关参考数据：（这就是用户常问到的问题，伴热保温的设计计算，都套用那些定额？）
符号 | 意义 | 单位 | 数量 |
| K | 热损失附加系数（1.15~1.25） | 1.25 | |
| t | 主管内介质温度 | ℃ | 65 |
| ta | 环境温度 | ℃ | 0 |
| λ | 保温材料导热系数 | W/m.K | 0.036 |
| D0 | 保温层外径 | m | 0.25 |
| Di | 保温层内径 | m | 0.21 |
| Vw | 风速 | m/s | 15 |
| a | 保温层外表面向大气放热系数 | W/m².K | 38.65567779 |
| ai | 保温层内加热空间空气向保温层的放热系数 | W/m².K | 13.95 |
| at | 伴热保温管向保温层内加热空间的放热系数 | W/m².K | 20 |
| tst | 饱和伴热温度 | ℃ | 150 |
| q | 带外伴热管的管道热损失 | w/m | 89 |
| d | 伴热管计算外径 | m | 0.017 |
1、工艺参数
介质
维持温度℃
环境最低温度℃
最高操作温度：a.连续操作温度 b.扫线操作温度
管材
管径mm
管道长度m
保温材料
保温层厚度mm
环境：a.室内或室外 b.地面或地埋 c.防爆或非防爆 d.防腐或非防腐
电压
2、散热量计算
Q=q×△t×K×C×E（w/m）
Q——每米管道的散热量（w/m）
q——管道的散热量（1℃/m 时）
TW——维持温度
TH——环境最低温度
△t——TW-TH
K——保温材料导热系数
C——管道材料修正系数
E——安全系数
例：管径80mm，管道长度100m，管材为碳钢，介质为原油，维持温度50℃，环境最低温度-10℃，保温材料岩棉，保温层厚度25mm，计算每米管道热损失？
（1）、计算温差
△t=TW-TH=50-（-10）=60
（2）、计算每米管道的散热量
K=0.044（查表一“保温材料导热系数”）

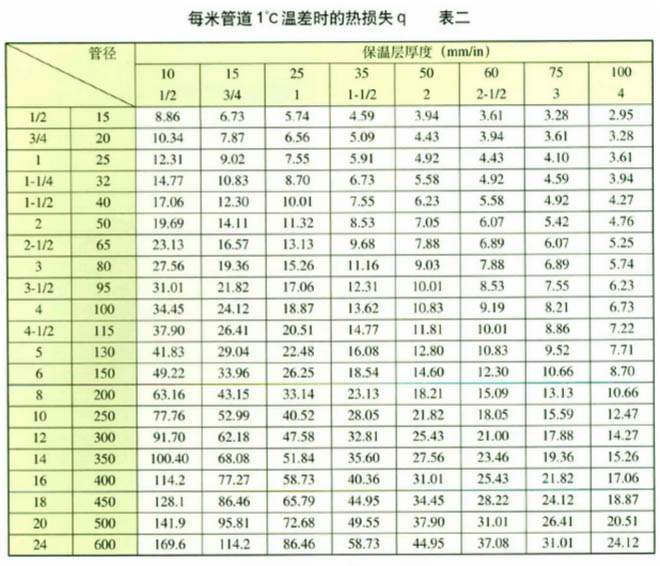

q=15.26（查表二“每米管道1℃温差时的热损失”）

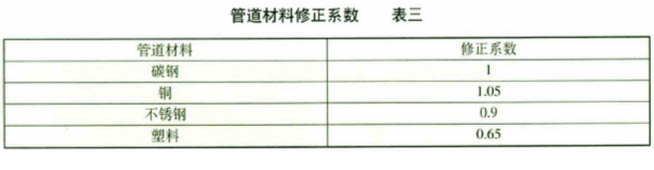

C1=1（查表二“管道材料修正系数”）
E=1.2（一般取值为1.2）
Q=q×△t×K×C×E=15.26×60×0.044×1×1.2=48.36w/m
既，每米管道热损失为48.36w/m
